abs塑料顆粒是一種由丙烯腈（A）、丁二烯（B）、苯乙烯（S）三種單體共聚而成的熱塑性工程塑料顆粒，兼具三種組分的優(yōu)勢，是目前工業(yè)領(lǐng)域應用較廣泛的通用塑料之一，在電子、汽車(chē)、家電、建材等行業(yè)均有不可替代的作用。

?

ABS 塑料顆粒的生產(chǎn)以 “共聚 + 造?！?為核心，主流工藝為乳液接枝 - 懸浮聚合工藝（產(chǎn)量占比超 70%），流程穩定、產(chǎn)品質(zhì)量均勻，具體步驟如下：
一：?jiǎn)误w預處理
對丙烯腈（AN）、丁二烯（BD）、苯乙烯（ST）三種單體進(jìn)行提純（去除水分、雜質(zhì)），并按配方比例混合（如 AN:BD:ST=20:30:50，可根據需求調整）；同時(shí)準備引發(fā)劑（如過(guò)硫酸鉀）、乳化劑（如十二烷基苯磺酸鈉）等輔助原料。
二：接枝共聚（核心反應）
在反應釜中，先將丁二烯乳液與苯乙烯、丙烯腈進(jìn)行 “接枝聚合”：丁二烯形成橡膠彈性體顆粒，苯乙烯 - 丙烯腈（SAN）共聚物鏈接枝在橡膠顆粒表面，形成 “橡膠相分散、SAN 相連續” 的微觀(guān)結構 —— 這是 ABS 韌性與剛性平衡的關(guān)鍵。
三：本體增韌與凝聚
將接枝共聚后的膠乳與純 SAN 樹(shù)脂（苯乙烯 - 丙烯腈共聚物）混合，提升產(chǎn)品剛性；隨后加入凝聚劑（如硫酸鋁），使聚合物從乳液中析出，形成固體顆粒（“粗料”），再經(jīng)過(guò)洗滌（去除殘留乳化劑）、脫水（含水量降至 10% 以下）。
四：造粒與改性
將脫水后的粗料送入擠出機，加熱熔融（溫度 180℃~220℃），并根據需求添加改性劑（如抗氧劑、紫外線(xiàn)吸收劑、色母粒、玻纖增強劑等）；
熔融后的塑料通過(guò)擠出機模頭，形成連續的塑料條；

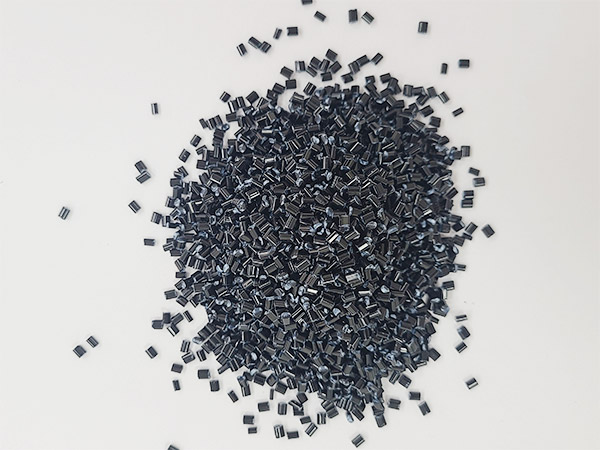

塑料條經(jīng)冷卻水槽（水溫 20℃~30℃）冷卻定型后，由切粒機切成長(cháng)度 3~5mm、直徑 2~3mm 的圓柱形顆粒，最后經(jīng)過(guò)篩選（去除不合格顆粒）、烘干（含水量≤0.1%），包裝為成品。
